중력식 경관옹벽

대한민국 중력식 경관옹벽의 선두주자, CONEW는 최고의 시공을 약속합니다.


중력식 경관옹벽

· 중력식 시공시 지오그리드(Geogrid) 불필요(*구조검토 가능)
· 단순 조립식 시공으로 기존 공법 대비 공사기간·토공량 1/3 감소
· 필요 작업 공간을 최소화하고 부지 이용 효율의 극대화를 이룸

  • 중력식 경관옹벽 공법중력식 경관옹벽 공법
  • 기존 공법기존 공법
공법특징 내용
안전성 · 사전 구조 검토 후 전개도 작성, 일정한 시공 품질 확보
· 증기양생 방식의 블록 생산으로 내구성 강도가 매우 우수 - 압축강도 : 30Mpa / 흡수율 : 4%
· 접지 면적이 넓고 무게 중심이 중앙이어서 내진 등 동하중과 부등침하 저항성 우수
시공성 · 블록형 축조방식(레고 블록 작성)
· 공정이 단순해 시공 속도 보강토옹벽의 약 3~5배
· 절, 성토 모든 지반에 적용 가능
· 계절에 무관하게 시공 가능
· 시공을 위해 굴착 최소화(1.5m) 가능, 부지 이용 효율 극대화
· 유지 보수 비용 절감(부분 보수, 재시공, 재활용 가능)
경관성 · 자연석 같은 질감과 색상으로 경관성 우수
· 다양한 패턴 및 색상, 주변 환경과 조화로운 디자인 경관 설계 가능
· 다양한 단면과 곡선, 직선 등 자유로운 선형 가능

TYPICAL CONSTRUCTION DETAILS(세부사항)

  • 90° 코너상세도 90° 코너상세도
  • 앵커 블록 고정 시스템 앵커 블록 고정 시스템
  • 계단부 상세도 계단부 상세도
  • 난간 상세도 난간 상세도

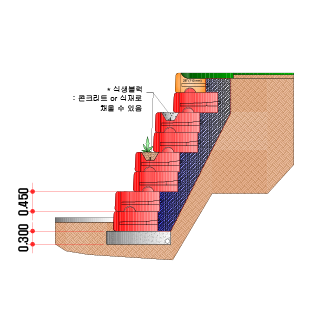

  • 식생 옹벽 단면도 식생 옹벽 단면도
  • 방조제 표준 단면도 방조제 표준 단면도
